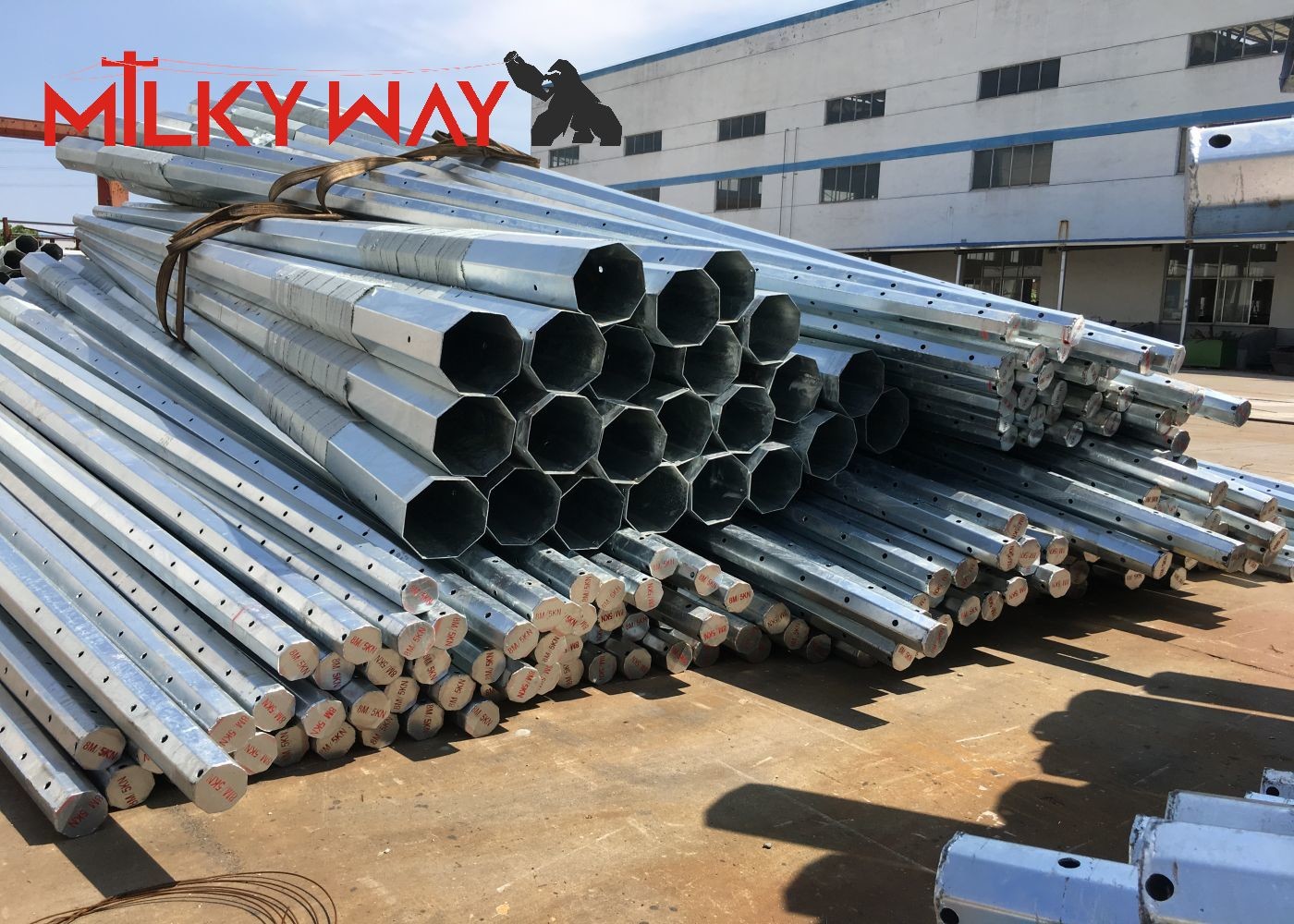

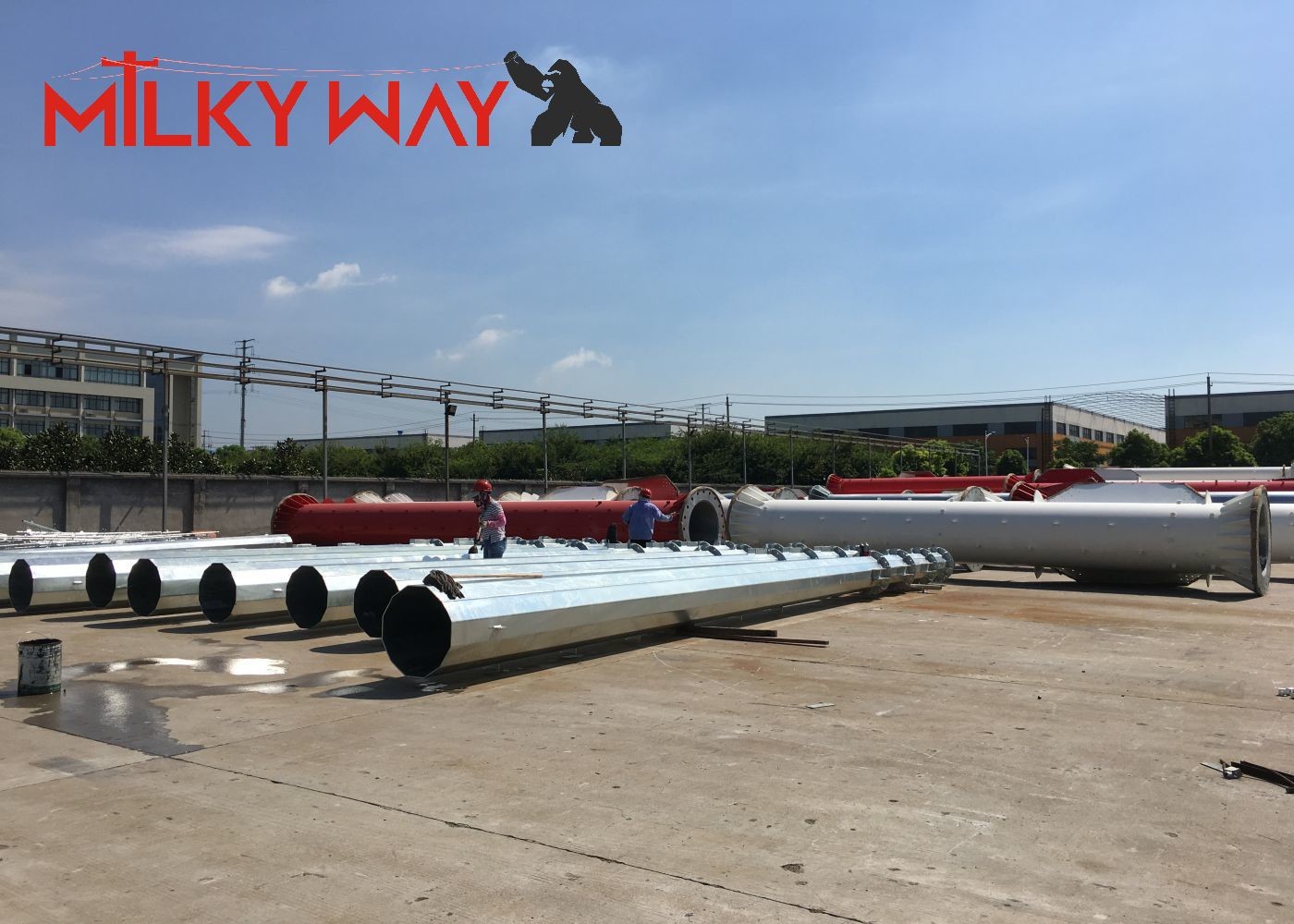

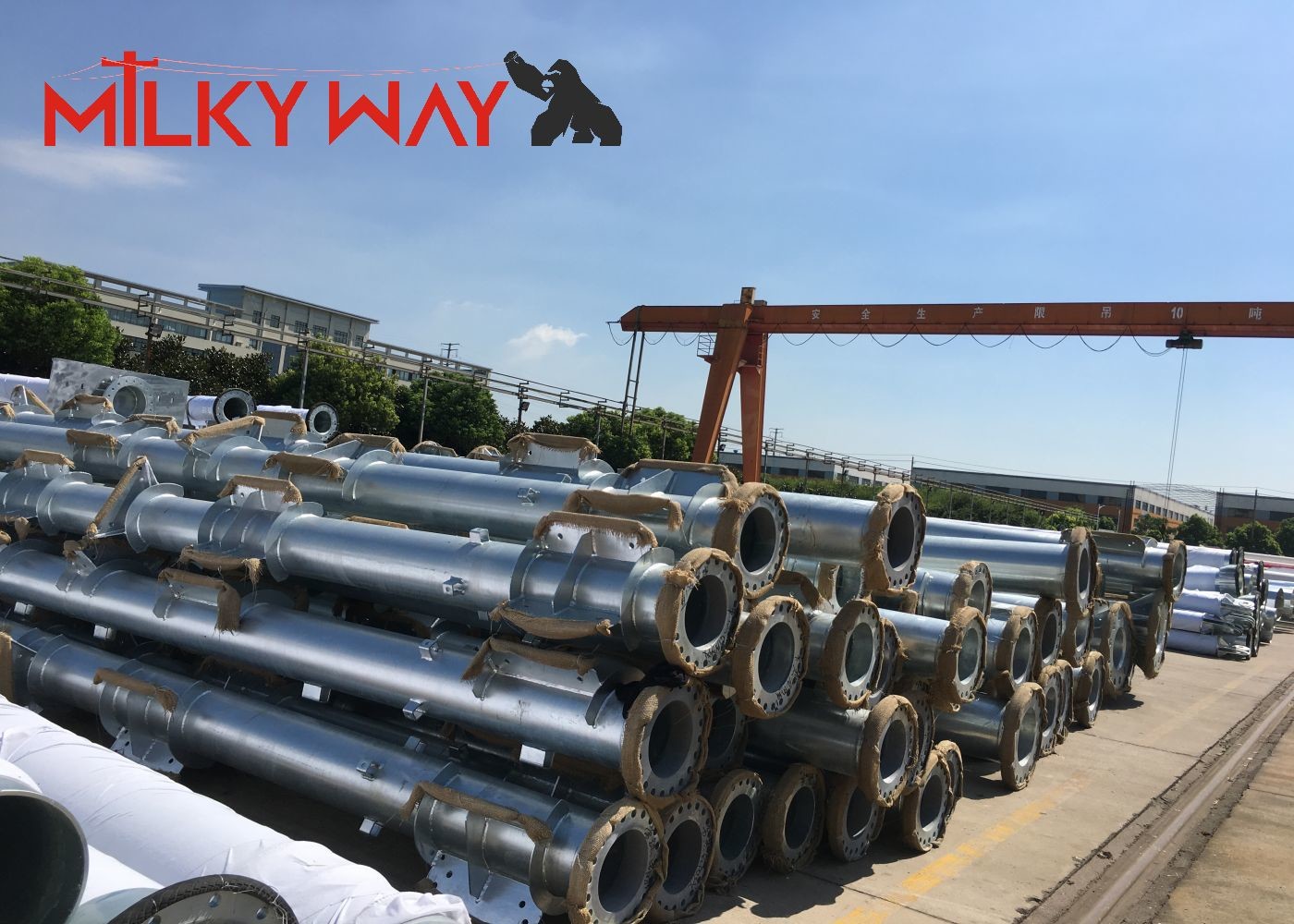

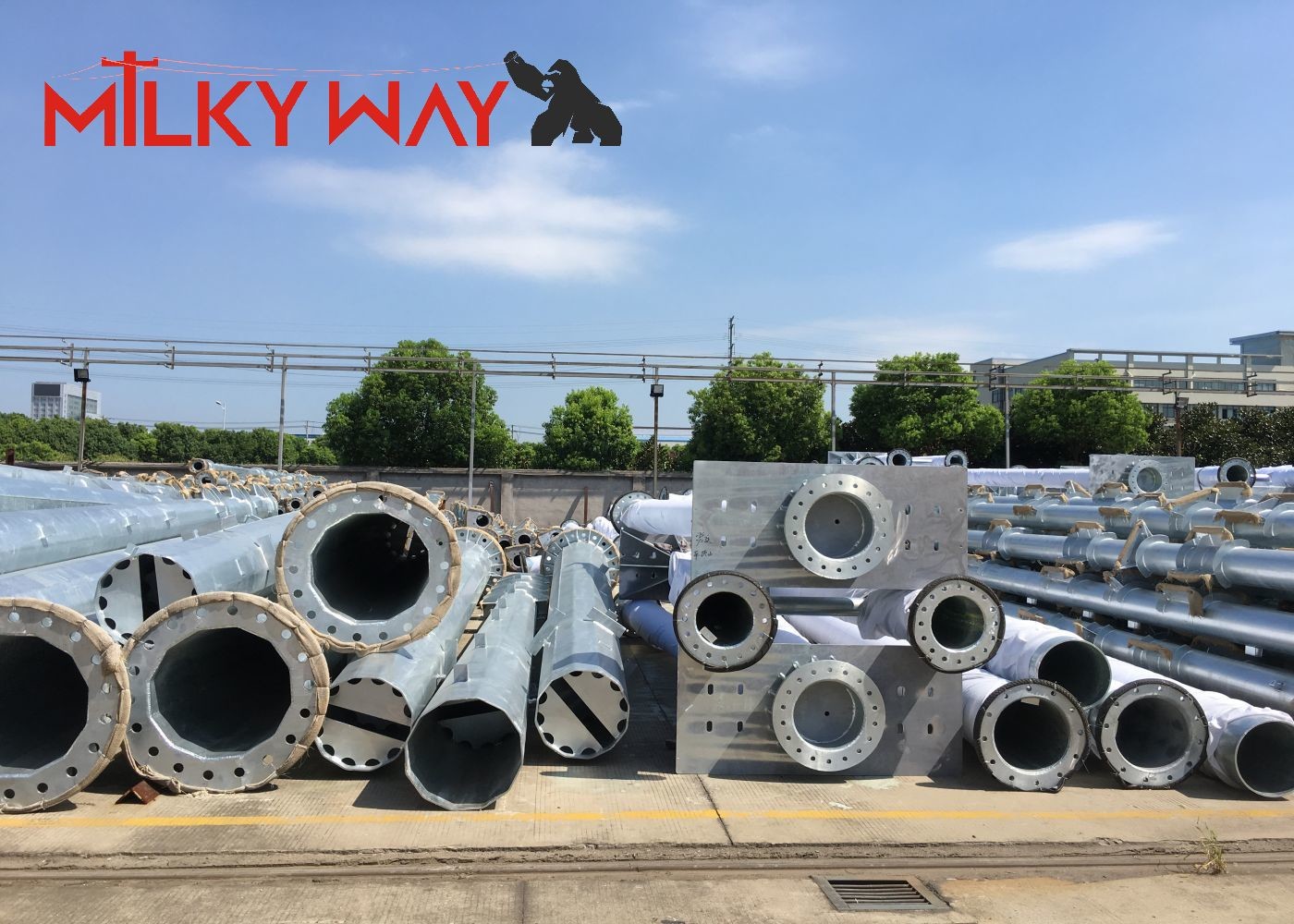

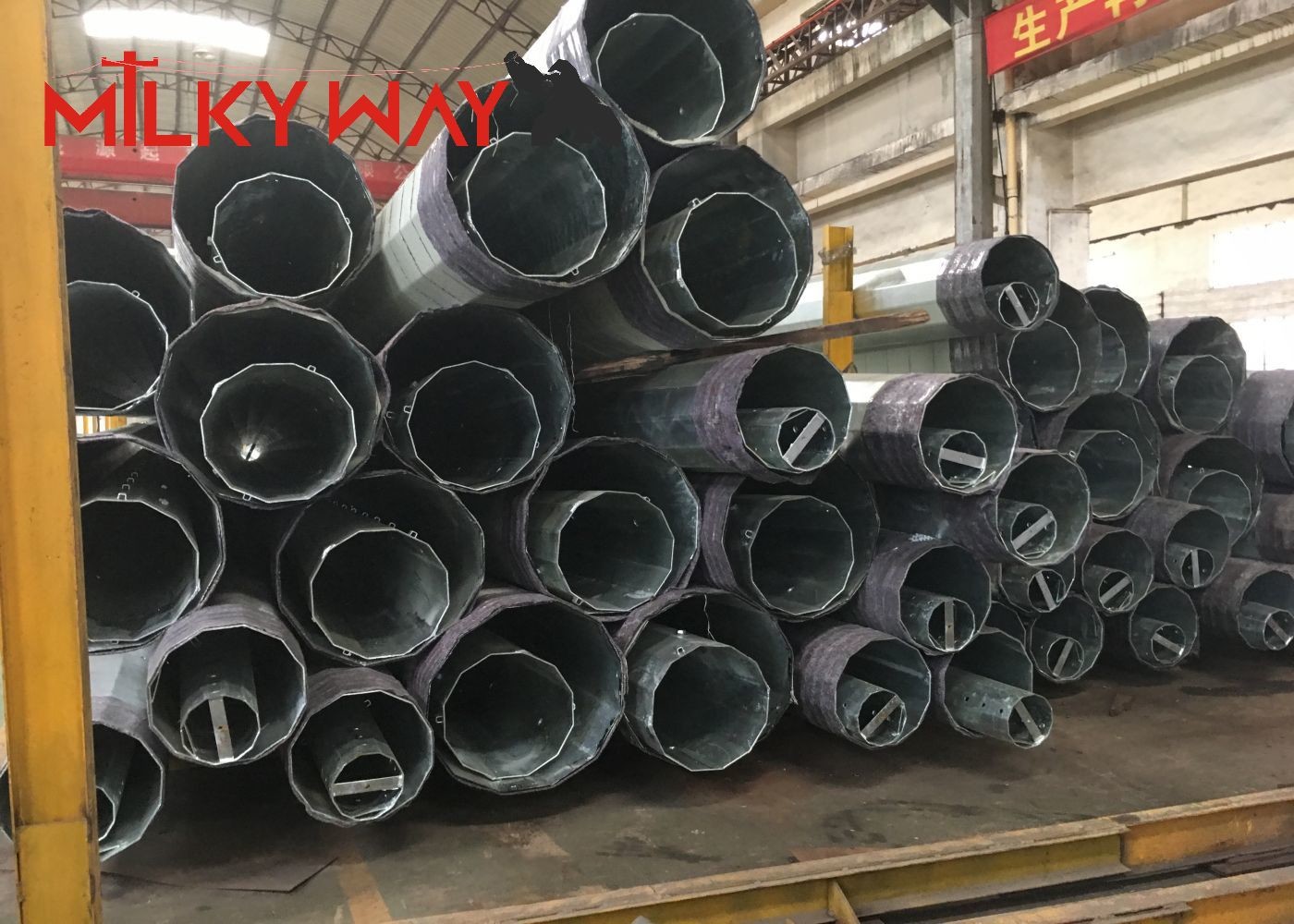

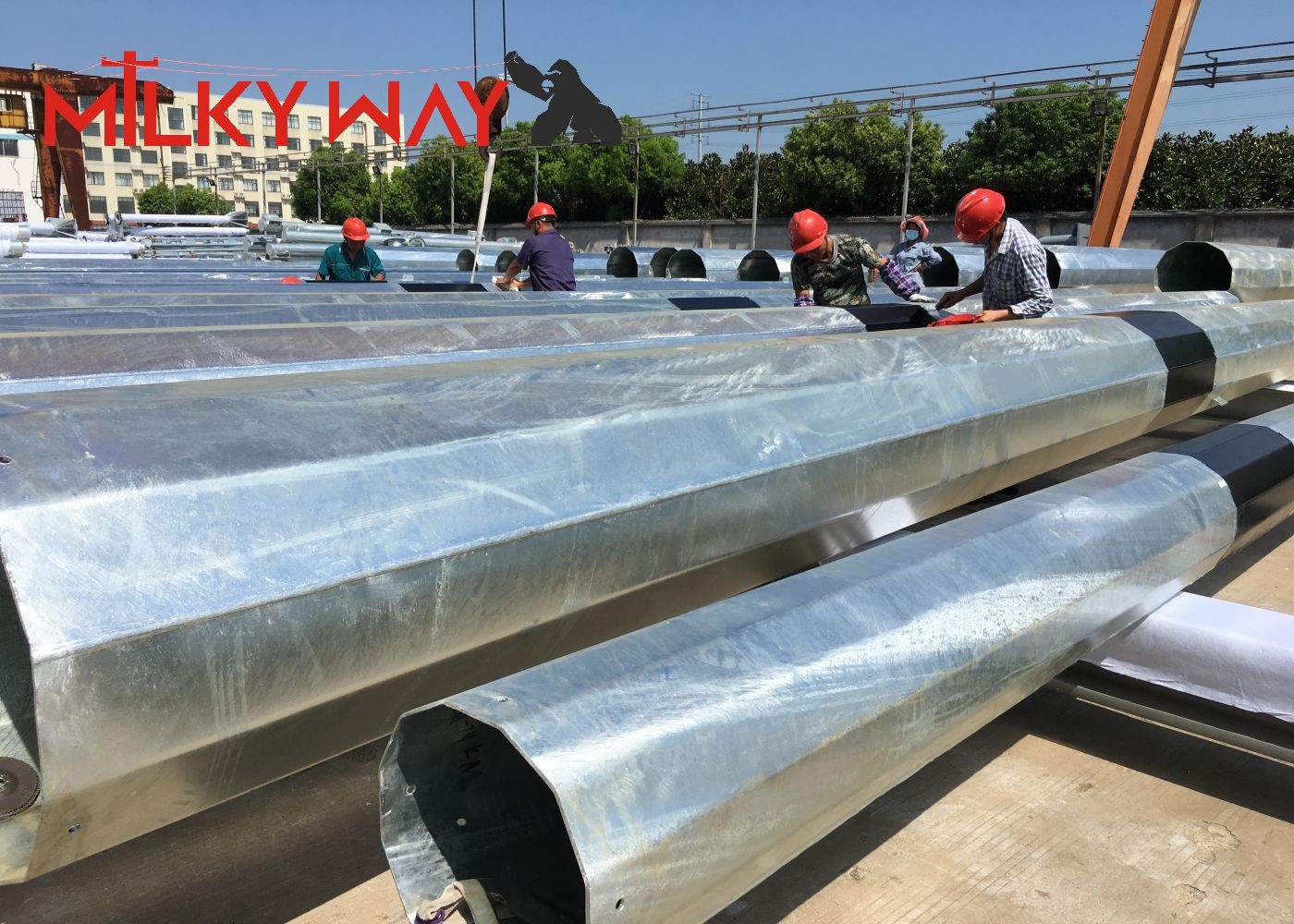

Poteaux de transmission d'énergie en acier galvanisé de 14m-21m pour lignes électriques
Acier
Tous nos matériaux sont achetés auprès de célèbres usines pour garantir la qualité
Un certificat d'usine délivré par l'usine avec cachet et signature doit être fourni avant le déchargement du matériau dans notre usine, sinon nous avons le droit de refuser le matériau.
Avant la mise en production, tous les matériaux doivent passer une analyse chimique et physique pour s'assurer qu'ils répondent aux exigences de résistance et de composition.
Spécifications :
Types Longueur |
45 pieds | 50 pieds | 55 pieds | 60 pieds | 65 pieds | 70 pieds |
13,75 m | 15,25 m | 16,80 m | 18,30 m | 19,85 m | 21,35 m | |
B (0° - 2°) | ||||||
Diamètre supérieur (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
Diamètre de base (mm) | 345 | 370 | 395 | 415 | 435 | 455 |
Épaisseur (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
E (2° - 15°) | ||||||
Diamètre supérieur (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
Diamètre de base (mm) | 545 | 585 | 625 | 660 | 700 | 740 |
Épaisseur (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
C (15° - 30°) | ||||||
Diamètre supérieur (mm) | 250 | 250 | 250 | 250 | 250 | 250 |
Diamètre de base (mm) | 600 | 645 | 690 | 730 | 770 | 805 |
Épaisseur (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
D (30° - 90°) | ||||||
Diamètre supérieur (mm) | 300 | 300 | 300 | 300 | 300 | 300 |
Diamètre de base (mm) | 680 | 730 | 725 | 765 | 755 | 790 |
Épaisseur (mm) | 6 | 6 | 7 | 7 | 8 | 8 |
HS (0° - 2°) | ||||||
Diamètre supérieur (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
Diamètre de base (mm) | 340 | 360 | 385 | 400 | 420 | 440 |
Épaisseur (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
HT (2° - 15°) | ||||||
Diamètre supérieur (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
Diamètre de base (mm) | 485 | 520 | 550 | 580 | 615 | 645 |
Épaisseur (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
3T (15° - 30°) | ||||||
Diamètre supérieur (mm) | 250 | 250 | 250 | 250 | 250 | 250 |
Diamètre de base (mm) | 520 | 540 | 565 | 595 | 615 | 640 |
Épaisseur (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
3D (30° - 90°) | ||||||
Diamètre supérieur (mm) | 300 | 300 | 300 | 300 | 300 | 300 |
Diamètre de base (mm) | 585 | 620 | 650 | 680 | 715 | 765 |
Épaisseur (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
Tolérance de fabrication
- Longueur des composants : -25 mm à 75 mm
- Rectitude : 2 mm/m
- Degré de torsion : 1° par 3 mètres de longueur
- Ovalisation : Maximum 3 %
- Le diamètre moyen : +/-0,5 %
- Longueur de glissement : +/-150 mm
Soudure
Nous avons réussi les tests de défauts. La double soudure interne et externe rend la soudure belle en forme
Norme de soudure : AWS (American Welding Society) D 1.1
Traitement de surface
Galvanisation à chaud selon ASTM A 123, poudre de polyester de couleur ou toute autre norme requise par le client.
Présentation de l'entreprise :
Jiangsu Milky Way Steel Poles, créée en 1991, est située à Wuxi, à l'est de la Chine, près de l'un des plus grands ports maritimes de Chine, Shanghai, Port.
Notre entreprise a 24 ans d'expérience dans la production de poteaux en acier, y compris les poteaux de transmission d'énergie, les poteaux d'éclairage public, les mâts hauts, etc.
Nous exportons vers des pays étrangers depuis 1991 et nos produits ont été livrés dans plus de 70 pays et régions, dont l'Amérique, l'Australie, la Russie, l'Allemagne, l'Espagne, les Philippines, la Malaisie, l'Afrique et ainsi de suite.
Nous sommes le fournisseur de nombreux grands projets dans de nombreux pays, comme le poteau d'éclairage public de la tour de Dubaï, le mât haut pour les Jeux olympiques d'hiver de Sotchi, etc.
