69kV 45ft NGCP Standard Galvanisé Polonais d'alimentation en acier électrique
69KV galvanized steel power pole
,45FT NGCP electrical power pole
,standard galvanized steel utility pole
Spécifications :
|
Types Longueur |
45 pieds | 50 pieds | 55 pieds | 60 pieds | 65 pieds | 70 pieds |
| 13,75 m | 15,25 m | 16,80 m | 18,30 m | 19,85 m | 21,35 m | |
| B (0° - 2°) | ||||||
| Diamètre supérieur (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| Diamètre de la base (mm) | 345 | 370 | 395 | 415 | 435 | 455 |
| Épaisseur (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| E (2° - 15°) | ||||||
| Diamètre supérieur (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| Diamètre de la base (mm) | 545 | 585 | 625 | 660 | 700 | 740 |
| Épaisseur (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| C (15° - 30°) | ||||||
| Diamètre supérieur (mm) | 250 | 250 | 250 | 250 | 250 | 250 |
| Diamètre de la base (mm) | 600 | 645 | 690 | 730 | 770 | 805 |
| Épaisseur (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| D (30° - 90°) | ||||||
| Diamètre supérieur (mm) | 300 | 300 | 300 | 300 | 300 | 300 |
| Diamètre de la base (mm) | 680 | 730 | 725 | 765 | 755 | 790 |
| Épaisseur (mm) | 6 | 6 | 7 | 7 | 8 | 8 |
| HS (0° - 2°) | ||||||
| Diamètre supérieur (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| Diamètre de la base (mm) | 340 | 360 | 385 | 400 | 420 | 440 |
| Épaisseur (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| HT (2° - 15°) | ||||||
| Diamètre supérieur (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| Diamètre de la base (mm) | 485 | 520 | 550 | 580 | 615 | 645 |
| Épaisseur (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3T (15° - 30°) | ||||||
| Diamètre supérieur (mm) | 250 | 250 | 250 | 250 | 250 | 250 |
| Diamètre de la base (mm) | 520 | 540 | 565 | 595 | 615 | 640 |
| Épaisseur (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3D (30° - 90°) | ||||||
| Diamètre supérieur (mm) | 300 | 300 | 300 | 300 | 300 | 300 |
| Diamètre de la base (mm) | 585 | 620 | 650 | 680 | 715 | 765 |
| Épaisseur (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
Installation
-Retirer tout l'équipement sur le poteau pendant l'assemblage.
-Entourer d'une élingue l'arbre du poteau de chaque section.
-Fixer l'élingue sur la section supérieure à une poulie.
-L'élingue sur la section inférieure est solidement fixée et fixée au centre de gravité.
-Rendre le poteau en acier vertical en serrant l'élingue de la section supérieure.
-Fixer le poteau en acier.
-Retirer l'élingue.

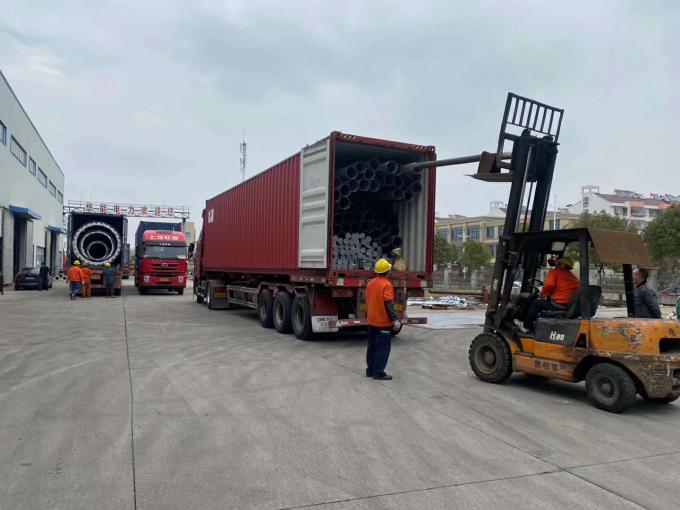

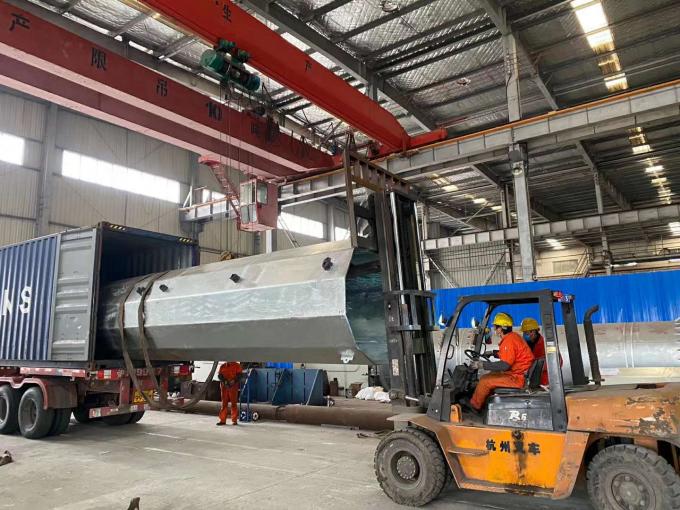

Emballage et expédition

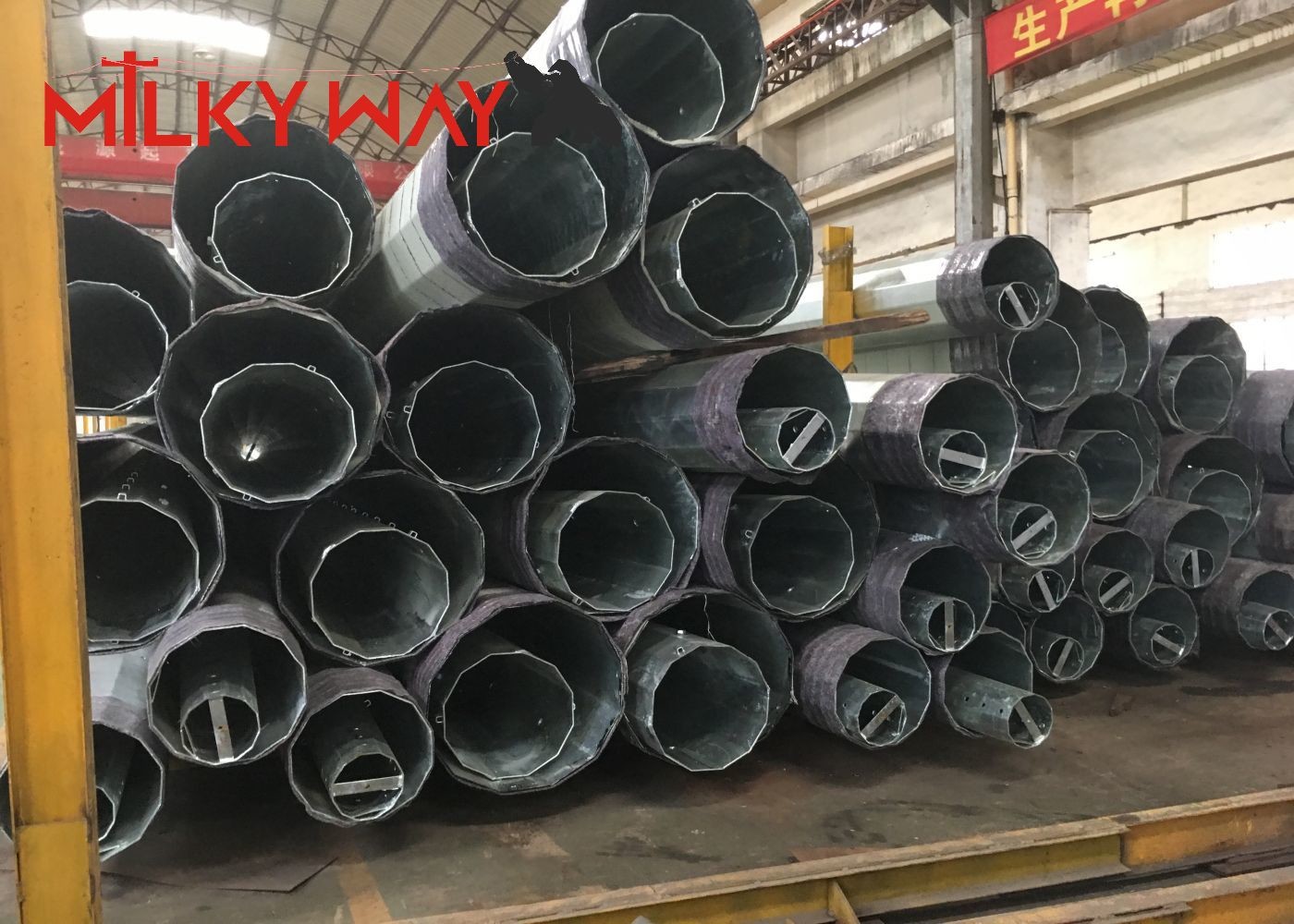

Nos poteaux sont normalement recouverts de nattes ou de balles de paille en haut et en bas et de bois entre les poteaux pour éviter d'endommager la galvanisation du poteau, de toute façon, cela peut également être fait selon les exigences du client. La capacité de chargement de 40HC ou OT peut être calculée en fonction des spécifications et des données réelles du client.
FAQ :
1. Terme de prix: EXW, FOB, CFR ou CIF.

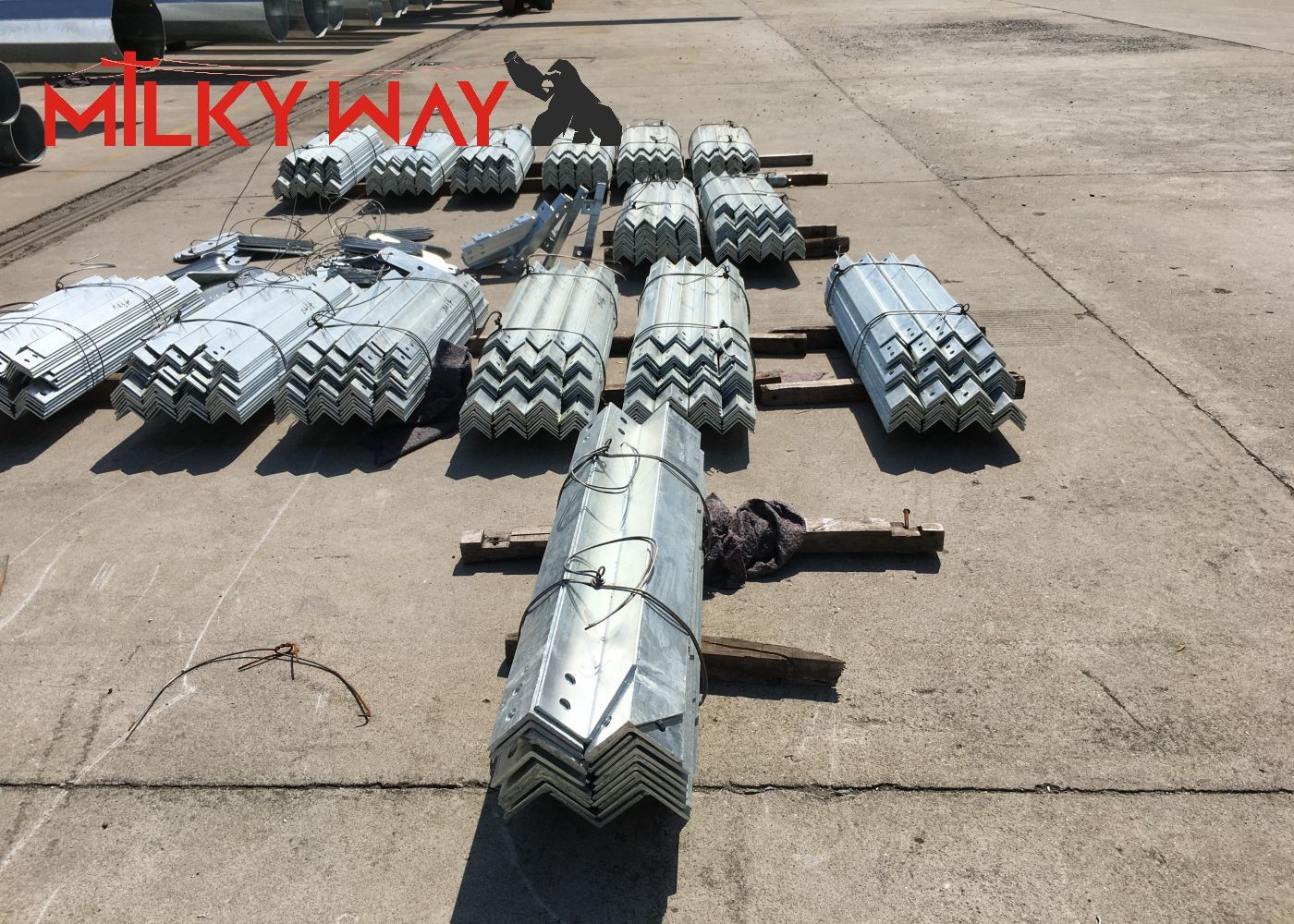

Le prix comprend l'arbre du poteau, la plaque de base, le bras transversal et la partie d'ancrage.
Port d'expédition : Port de Shanghai. Pour les prix FOB, CFR ou CIF, veuillez spécifier le modèle exact dont vous avez besoin et nous indiquer la quantité de votre commande afin que nous puissions calculer les frais de transport locaux et le fret maritime.
2. MOQ: 1 ensemble pour personnalisé
3. Paiement: Généralement 30 % par T/T comme acompte, le solde par T/T ou L/C à vue avant expédition. D'autres modes de paiement peuvent être négociés.
4. Délai de livraison : les marchandises peuvent être prêtes à être expédiées dans les 10 jours ouvrables après réception de l'acompte.
5. Garantie : 30 ans
6.Traitement de surface : galvanisation à chaud

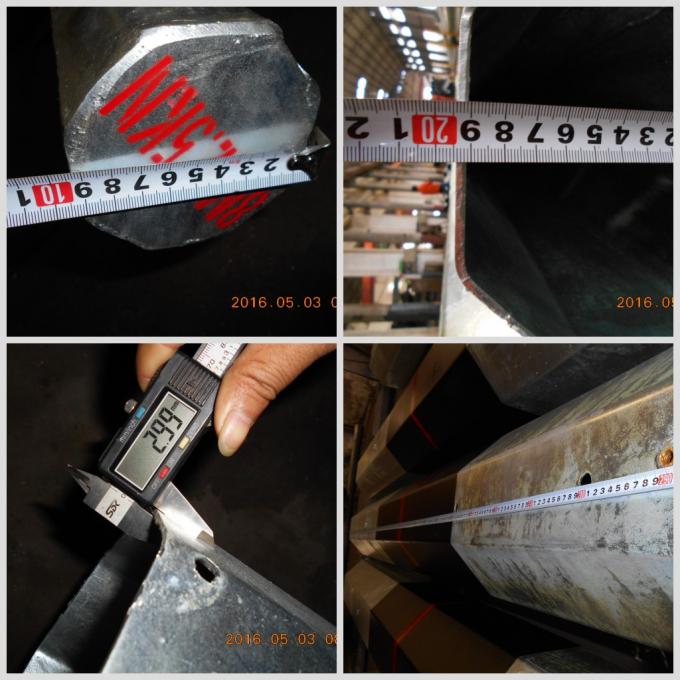

Test :
Avant le chargement, nous pouvons effectuer le test de traction selon les exigences du client.
